Acqua Century Eletrônico
Regulagem eletrônica gradual e resistência Loren Ultra em cartucho. A fabricante informa compatibilidade com aquecimento solar, a gás e por acumulação.
Dados conferidos em 12/10/2026. Escolha tensão, potência e resistência correspondentes à etiqueta do aparelho.
Características técnicas e resistência
| Potência em Watts | Voltagem em Volts | Código da Resistência |
| 5.500 | 127 | 4065 |
| 6.800 | 220 | 4065-A |
| 7.500 | 220 | 4065-B |
| Características Técnicas | |||
| Pressão de Funcionamento | 10 a 400kPa (1,0 a 40 m.c.a.***) | ||
| Grau de Proteção | IP 24 | ||
| Sistema de Aterramento | Sim | ||
| Comando Eletrônico de Temperaturas | Sim | ||
| Compatível com "DR"* | Sim | ||
| Instalação sem Cano | Sim | ||
| Compatível com Aquecimento Solar | Sim | ||
| Garantia | 1 ano | ||
| Características Elétricas | |||
| Tensão (Volts) | Potência (Watts) | Fios (mm2)** | Disjuntor (A) |
| 127 | 5500 | 10 | 50 |
| 220 | 6800 | 4 | 32 |
| 220 | 7500 | 6 | 40 |
| Especificação | Grau de Proteção: IP24 | ||||
| Modelo | Acqua Century Digital e Eletrônico | ||||
| Tensão (V~) | 127 | 220 | 220 | ||
| Potência (W) | Seletor de Temperaturas Digital/Eletrônico | Mínima | 0 | 0 | 0 |
| Máxima | 5500 | 6800 | 7500 | ||
| Disjuntor ou Fusível (A) | 50 | 32 | 40 | ||
| Secção dos Condutores (mm²) | 10 | 4 | 6 | ||
| Comprimento máximo dos condutores entre o disjuntor e o produto (m)* | 26,8 | 25,8 | 35,5 | ||
| Pressão de Funcionamento | Mínima | 10 kPa (1,0 m.c.a.) | |||
| Máxima | 400 kPa (40,0 m.c.a.) | ||||
| Conexão Hidráulica | Entrada de água DN15 (½) | ||||
| Conexão Elétrica | Condutores Branco/Azul - Fase/Fase Fase/Neutro Condutores Verde/Amarelo - Aterramento | ||||
| * Para distâncias maiores, utilize condutores de seccão maior (conforme Tabela 2 da ABNT NBR 16305:2014). Em caso de dúvidas, ligue para o atendimento ao consumidor Lorenzetti. O valor da resistividade da água a 22ºC, fornecida a este produto, não deve ser inferior a 1300 ohms x cm. | |||||
| Valores sugeridos | Referência |
| 35ºC / 37ºC | Morno |
| 38ºC / 41ºC | Quente |
| 42ºC / 44ºC | Super Quente |
| 45ºC / acima | Não recomendado |
| PROBLEMA | CAUSA PROVÁVEL | SOLUÇÃO | |
| O Produto não liga automaticamente ao abrir o registro de água. | Disjuntor ou chave fusível desligado. | Acione o disjuntor ou a chave fusível. | |
| Modelo eletrónico = O seletor de temperaturas está na posição Mín. | Posicione o seletor de temperaturas em qualquer uma das posições de aquecimento. | ||
| Modelo digital = produto desligado (OFF), El* ou E3* | Ligue o produto selecionando e aumente a temperatura. | ||
| Não sai água pelo produto. | O registro principal do seu banheiro está fechado ou há ar na tubulação. | Abra o registro principal e/ou as torneiras que pertencem ao mesmo circuito hidráulico, até remover todo o ar. | |
| Diminuição da vazão de água. | Sujeiras no espalhador. | Faça a limpeza do espalhador de forma a desobstruir a passagem da água (Fig.: 14). | |
| O Produto esquenta pouco mesmo com o seletor de temperaturas na posição de maior aquecimento. | Condutores elétricos inadequados. | Consulte um profissional habilitado para verificar se os condutores estão de acordo com as especificações contidas neste manual. | |
| Tensão elétrica baixa. | Consulte um profissional habilitado para verificar se a tensão elétrica está abaixo dos valores nominais de fornecimento (127V~ ou 220V~). Em caso positivo, comunique à concessionária de sua região. | ||
| O Disjuntor Diferencial Residual (DR) está desarmando. | |||
| Sistema de aterramento não adequado. | Adeque o sistema de aterramento à norma NBR 5410. | ||
| Mais de um aparelho conectado ao mesmo circuito elétrico. | Providencie o circuito elétrico exclusivo para o produto. | ||
| IMPORTANTE: Ocorrendo a queima da resistência, substituir pelas resistências de reposição, de acordo com a potência do produto. | |||
| Acqua Century Digital | 127V~ 5500W | 220V~ 6800W | 220V~ 7500W |
| 4065 | 4065-A | 4065-B | |
m.c.a.: metros de coluna d’água. DR: dispositivo diferencial residual. As tabelas pertencem ao modelo indicado; não estenda os valores a outras versões. A fabricante informa seção maior de condutores para distâncias acima de 30 m nas tabelas em que essa observação aparece. A instalação deve seguir o manual e a avaliação de profissional qualificado.
Desenhos e documentação
Abra cada item para consultar a imagem oficial sem sair do portal.
Curva de Vazão

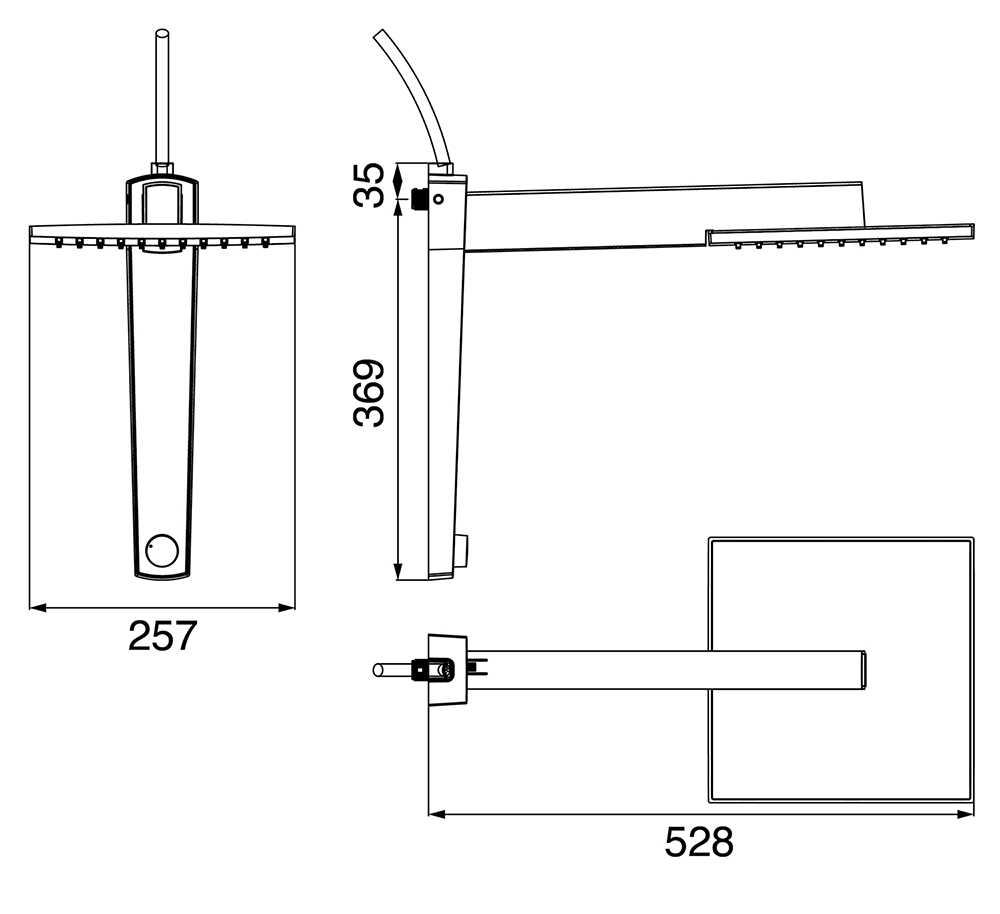

Desenho técnico

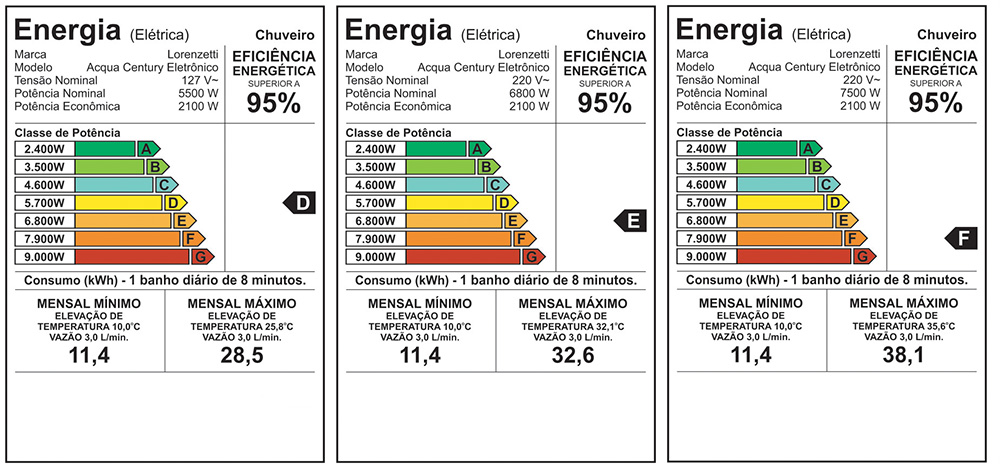

Etiqueta de eficiência energética
Resistência
Manual de instalação
Orientações e ilustrações de instalação — Acqua Century
A instalação deve ser feita por profissional qualificado. Antes do serviço, confira a tensão do ponto e os limites hidráulicos e elétricos do modelo. Desligue o circuito antes de intervir na instalação. Providencie circuito exclusivo, proteção elétrica e aterramento conforme a documentação do aparelho. Na preparação hidráulica, confira o engate e as conexões indicadas nas ilustrações. Faça a água preencher a câmara antes de energizar o aquecimento. A seleção de temperatura e a troca da resistência dependem da versão. As ilustrações e tabelas abaixo são do manual oficial; esta orientação resumida foi preparada pelo portal.
As figuras seguem a numeração do manual do fabricante.
