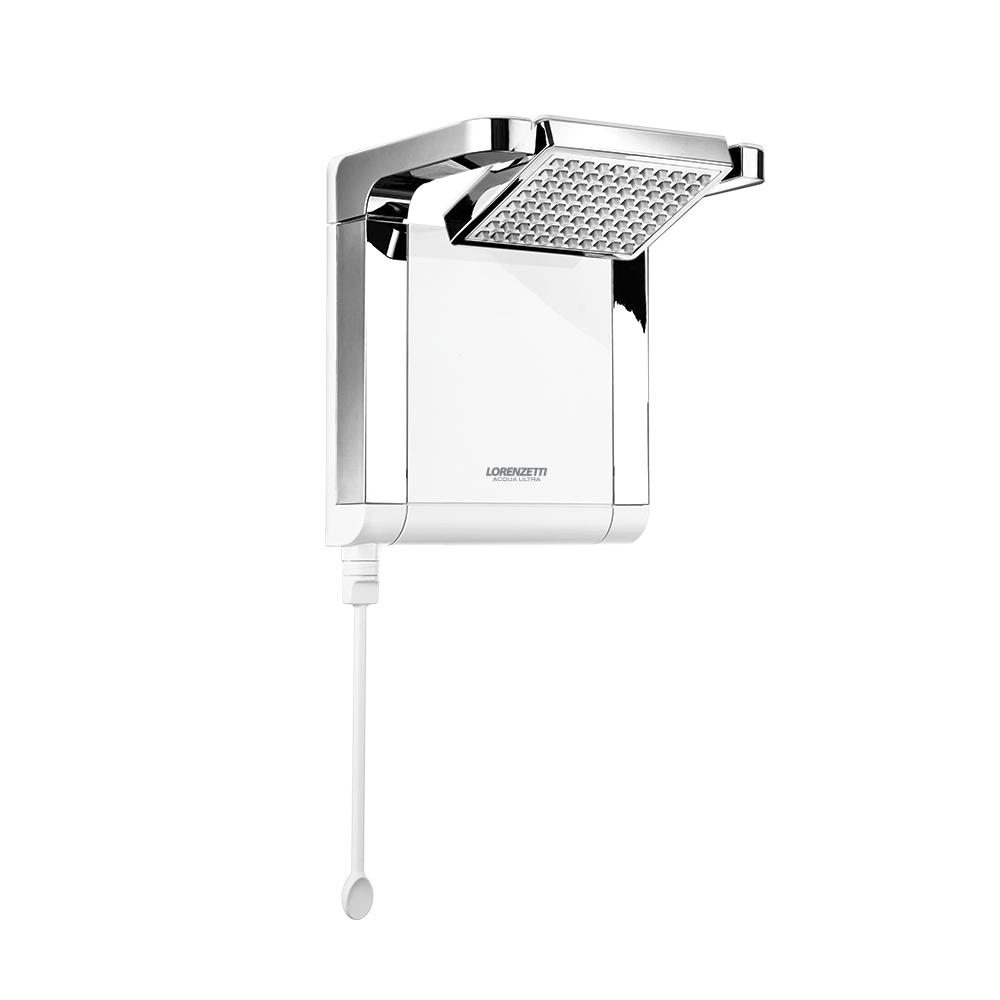

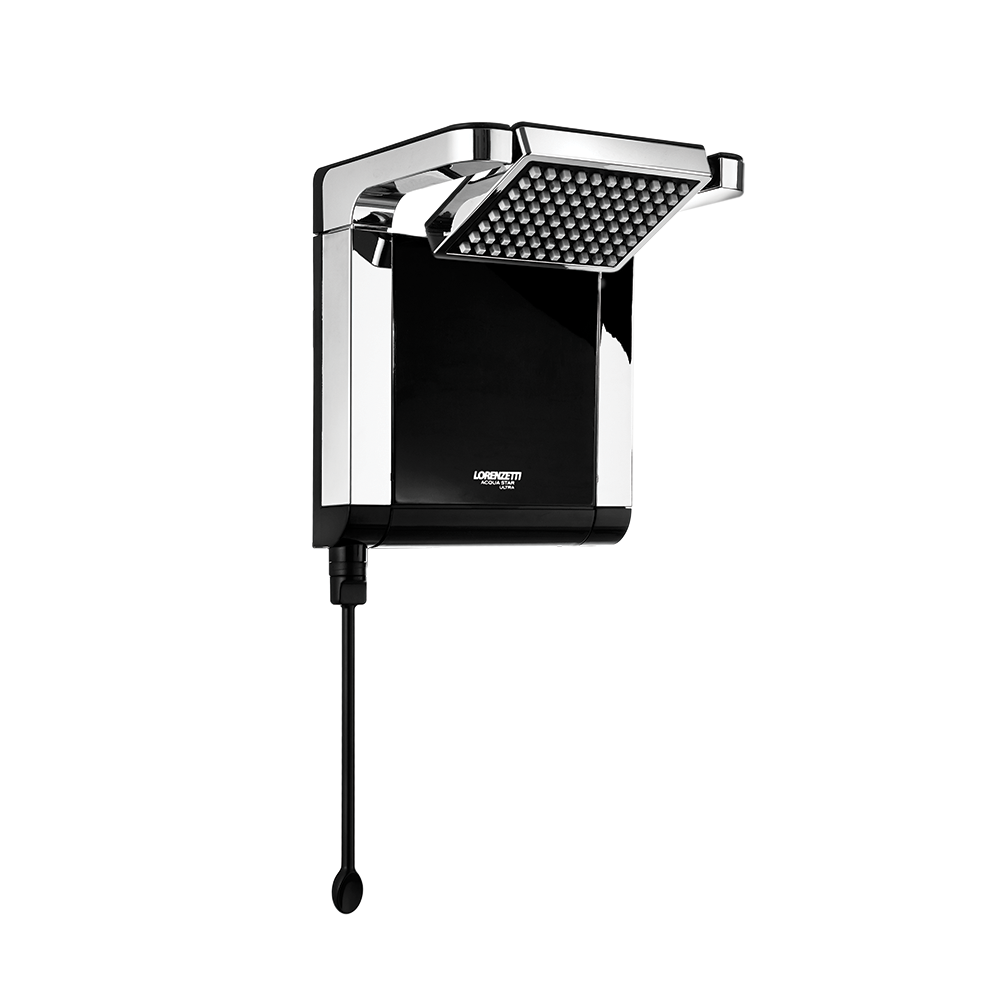

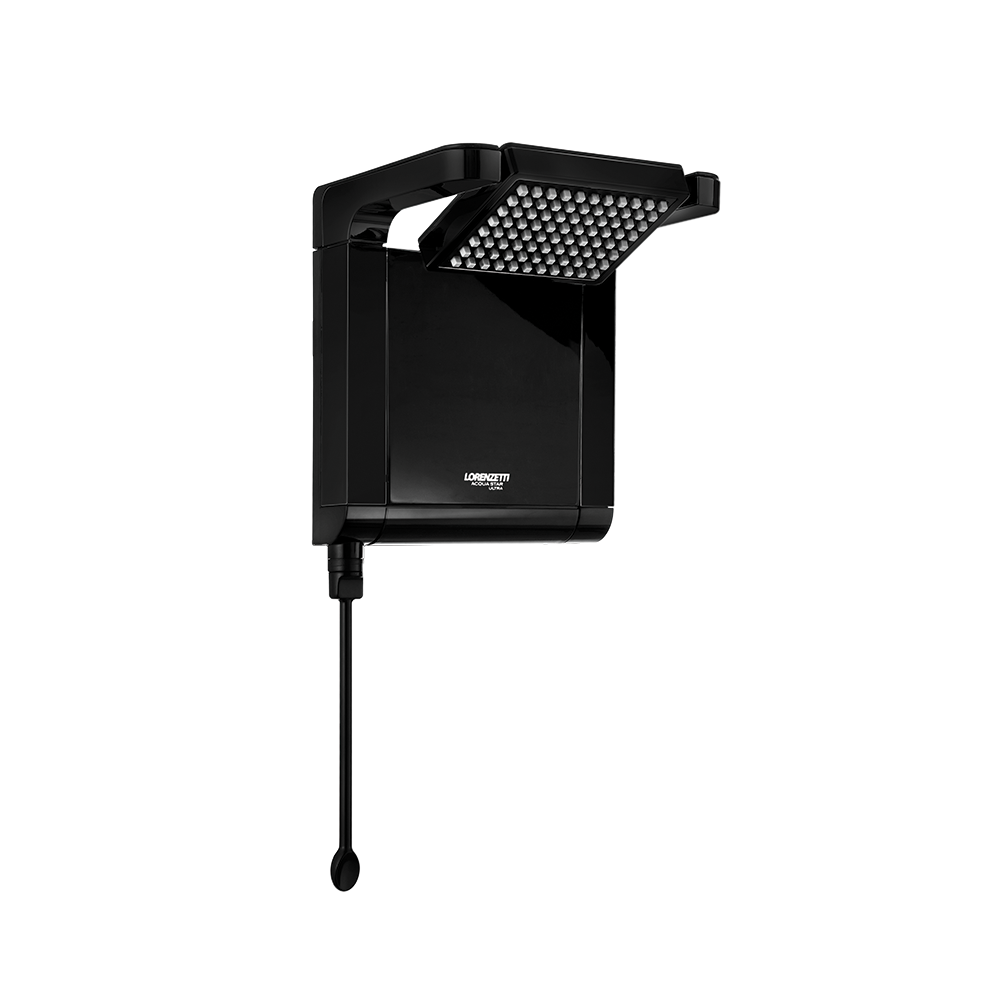

Acqua Star Ultra

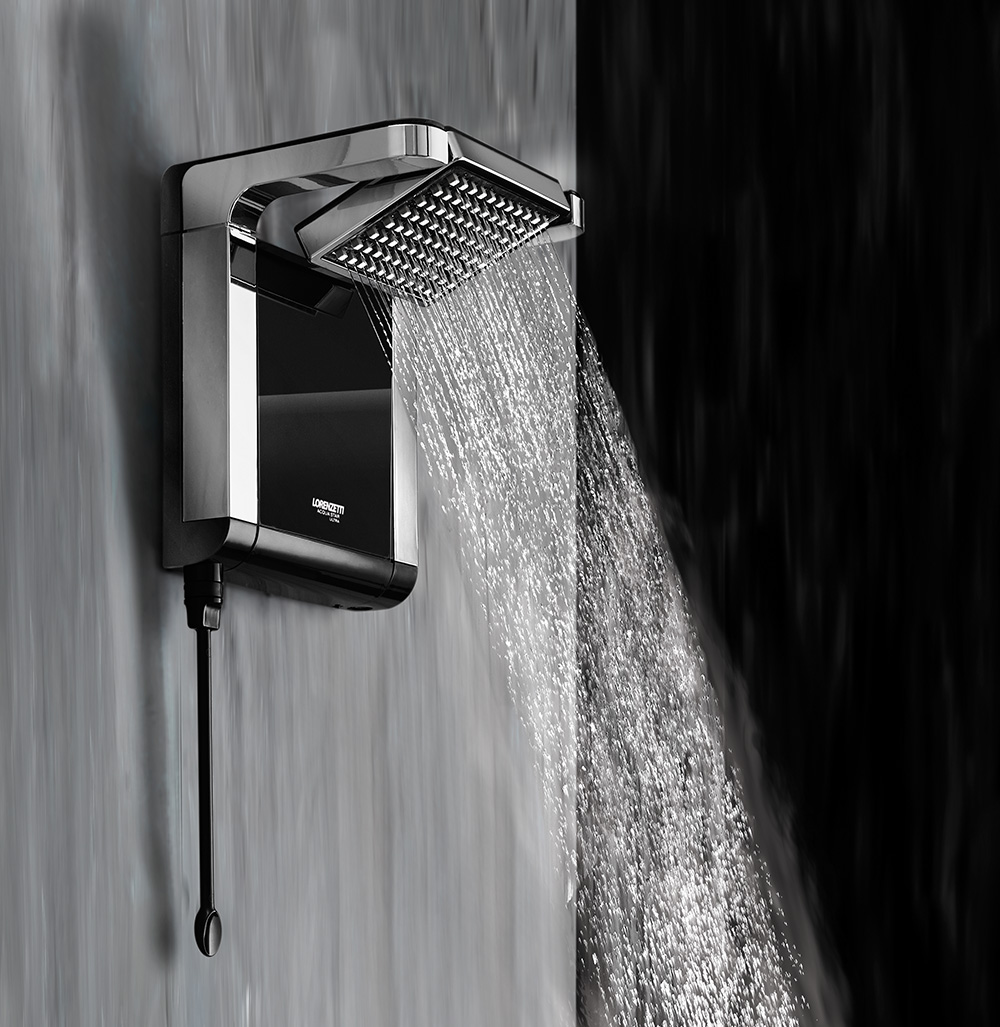

Jato concentrado e direcionável, regulagem eletrônica, resistência Loren Ultra e tecnologia Press Plus. Possui dispositivo de ajuste da inclinação.
Dados conferidos em 12/10/2026. Escolha tensão, potência e resistência correspondentes à etiqueta do aparelho.
Características técnicas e resistência
| Potência em Watts | Voltagem em Volts | Código da Resistência |
| 5.500 | 127 | 3065 |
| 6.800 | 220 | 3065-A |
| 7.800 | 220 | 3065-B |
| PROBLEMA | CAUSA PROVÁVEL | SOLUÇÃO | |
| O Produto não liga automaticamente ao abrir o registro de água. | Disjuntor ou chave fusível desligado. | Acione o disjuntor ou a chave fusível. | |
| O botão seletor de temperaturas está na posição Mínimo. | Posicione o seletor de temperaturas em qualquer uma das posições de aquecimento. | ||
| Não sai água pelo produto. | O registro principal do seu banheiro está fechado ou há ar na tubulação. | Abra o registro principal e/ou as torneiras que pertencem ao mesmo circuito hidráulico, até remover todo o ar. | |
| Diminuição da vazão de água. | Sujeiras no espalhador. | Faça a limpeza do espalhador de forma a desobstruir a passagem da água (Fig.: 18). | |
| O Produto esquenta pouco mesmo com o seletor de temperaturas na posição de maior aquecimento. | Condutores elétricos inadequados. | Consulte um profissional habilitado para verificar se os condutores estão de acordo com as especificações contidas neste manual. | |
| Tensão elétrica baixa. | Consulte um profissional habilitado para verificar se a tensão elétrica está abaixo dos valores nominais de fornecimento (127V~ ou 220V~). Em caso positivo, comunique à concessionária de sua região. | ||
| Produto desliga durante o uso. | |||
| Temperatura da água de entrada muito alta / Atuação da proteção térmica do produto. | Providencie água de entrada menos quente ou gire o botão seletor de temperaturas para uma posição de menor aquecimento (Fig.:13). | ||
| O Disjuntor Diferencial Residual (DR) está desarmando. | |||
| Sistema de aterramento não adequado. | Adequar o sistema de aterramento à NBR 5410. | ||
| Mais de um aparelho conectado ao mesmo circuito elétrico. | Providenciar o circuito elétrico exclusivo para a Ducha | ||
| IMPORTANTE: Ocorrendo a queima da resistência, substituir pelas resistências de reposição, de acordo com a potência do produto. | |||
| Acqua Storm, Acqua Star, Acqua Wave, Acqua Jet e Acqua Duo | 127V~5500W | 220V~6800W | 220V~7800W |
| 3065 | 3065-A | 3065-B | |
| 127V~550W | 220V~6800W |
| 3065 | 3065-A |
m.c.a.: metros de coluna d’água. DR: dispositivo diferencial residual. As tabelas pertencem ao modelo indicado; não estenda os valores a outras versões. A fabricante informa seção maior de condutores para distâncias acima de 30 m nas tabelas em que essa observação aparece. A instalação deve seguir o manual e a avaliação de profissional qualificado.
Desenhos e documentação
Abra cada item para consultar a imagem oficial sem sair do portal.

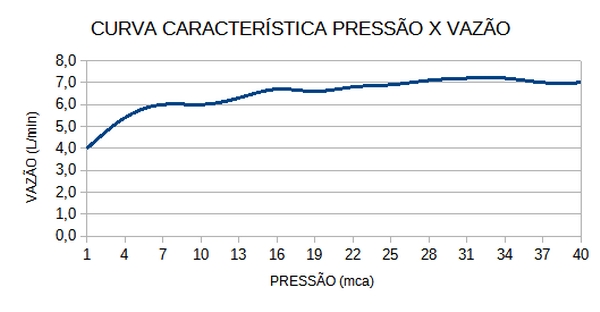

Curva de Vazão

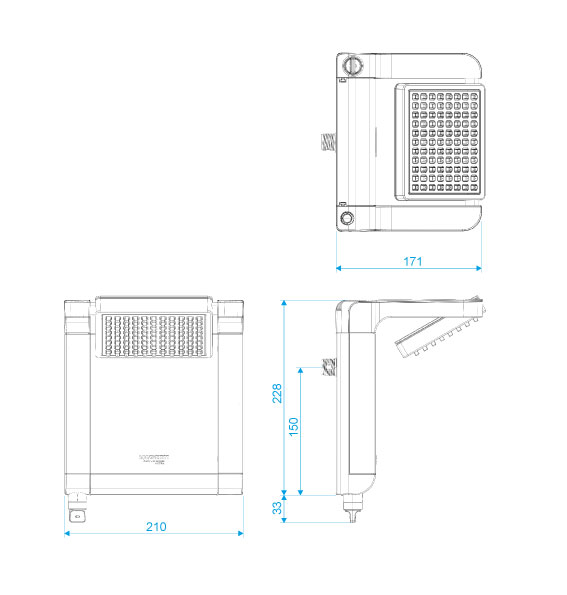

Desenho técnico

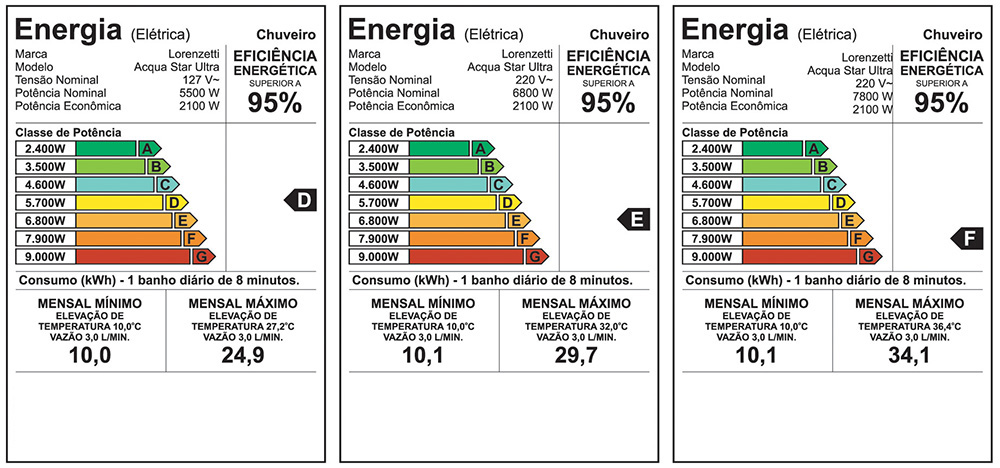

Etiqueta de eficiência energética
Acqua Star
Características técnicas
Manual de instalação
Orientações e ilustrações de instalação — Acqua Ultra
A instalação deve ser feita por profissional qualificado. Antes do serviço, confira a tensão do ponto e os limites hidráulicos e elétricos do modelo. Desligue o circuito antes de intervir na instalação. Providencie circuito exclusivo, proteção elétrica e aterramento conforme a documentação do aparelho. Na preparação hidráulica, confira o engate e as conexões indicadas nas ilustrações. Faça a água preencher a câmara antes de energizar o aquecimento. A seleção de temperatura e a troca da resistência dependem da versão. As ilustrações e tabelas abaixo são do manual oficial; esta orientação resumida foi preparada pelo portal.
As figuras seguem a numeração do manual do fabricante.
